激光切割机
1产品描述
YK-YAG500激光切割机利用激光技术和数控技术设计而成的一种自动化设备，具有速度快、低成本、稳定等特点。主要用于6mm以下金属板材、管材进行非接触切割打孔，切缝可达0.10mm，适合不锈钢板、铁板、铜片、硅片等材料的切割打孔，用于在电子、装饰、模具、手机数码、钣金和五金行业。
YK-YAG500激光切割机是应用高能脉冲激光对物件进行切割。通过激光电源对氙灯脉冲放电，形成一定频率和脉宽的光波经聚光腔辐射到Nd3+:YAG晶体，晶体发光经谐振后发出1064nm的脉冲激光，再经扩束、反射、聚焦后照射在
工件上使局部熔化、气化达到切割。设备配备工业PC机控制的高精度数控工作台，切割时通过对激光频率、脉宽、工作台速度、移动方向进行高精度切割和打孔。
切割特点
切割速度快、切缝细
切割面平滑、切割精度高
非接触切割，切割材料不变形
切割幅面可订制
性能稳定，使用寿命长
2标准配置
|
名称
|
规格
|
数量
|
单位
|
备注
|
|
激光电源
|
恒流高频脉冲激光电源
|
1
|
套
|
|
|
激光器
|
Nd：YAG激光器
|
1
|
套
|
|
|
工作台
|
700mm×450mm
|
1
|
套
|
|
|
升降输出头
|
自动，60mm
|
1
|
套
|
|
|
冷却系统
|
水冷
|
1
|
套
|
|
|
工控电脑主机
|
清华同方（含切割软件）
|
1
|
套
|
|
|
工控电脑显示器
|
17寸液晶
|
1
|
台
|
|
3技术参数
|
机型
|
YK-YAG500
|
|
外形尺寸(长×宽×高)
|
1600mm×800mm×1300mm
|
|
激光器
|
YAG
|
|
波长
|
1064nm
|
|
泵浦源
|
氙灯
|
|
大功率
|
500W
|
|
控制系统
|
PC
|
|
脉冲宽度
|
0.1～1.0ms
|
|
连续频率
|
0～200Hz
|
|
切割速度
|
12mm/s
|
|
切割厚度
|
6mm
|
|
小线宽
|
0.1mm
|
|
瞄准定位
|
红光指示
|
|
运动系统
|
3轴（自动）
|
|
控制终端
|
PC+切割软件
|
|
行程
|
300mm×300 mm×60 mm
|
|
空程速度
|
100mm /s
|
|
定位精度
|
±0.05mm（X轴、Y轴）
|
|
重复精度
|
±0.03mm（X轴、Y轴）
|
|
冷却系统
|
水冷
|
|
冷却功率
|
5P冷水机
|
|
冷水机尺寸(长×宽×高)
|
720mm×600mm×1550mm
|
|
电力系统
|
15kW，三相
|
|
供电要求
|
380V±10%，50Hz，40A
|
|
耗材
|
氙灯、保护镜片、保护气
|
|
可选配件
|
定制夹具、旋转工作台
|

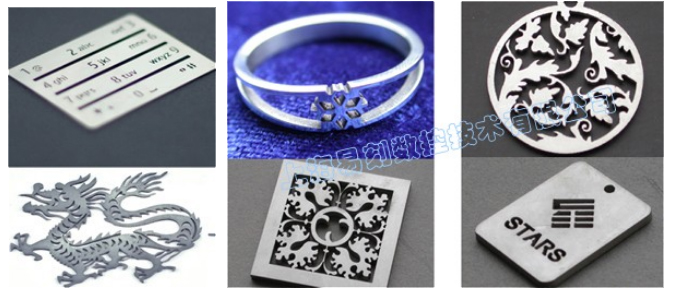

4打印效果
