攻丝机
1产品概述
浮动式气动攻丝机，简称气动攻丝机，主要用于切削螺纹、倒角、拧螺钉等的一种气动工具。气动攻丝机配有可上下、前后、左右移动的机械式手臂，作业半径大。其在切削螺纹时，利用丝锥导向，始终保持与工作面垂直，不产生拉力与压力，处于浮动状态，从而保证了螺纹的几何尺寸。当与移动式工作台配合使用时，在用于大工件、复杂工件、多孔位工件切削螺纹的时候有优势：机动灵活、重复定位快、精度。
2工作原理
当高压空气通过气压调整器进入攻丝机马达后，压下扳机，高压空气经进气阀和换向按钮组件进入马达内部，带动马达转子叶片产生周向旋转力，转子运动后经各齿轮副变速输出大的扭力，带动丝锥进行攻丝作业。攻丝机的工作气压可根据丝锥大小及产品材料而定，故在使用中请您根据丝锥大小、产品材料正确选择减速机构进行使用。
3应用范围
4气动攻丝机特点
1.作为CNC设备的伴侣，成为其辅助工作台。提高了CNC及操作工人的效率。
2.采用人体工学设计，操作简便，降低了疲劳感。
3.工作时，不产生拉力与压力，运行灵活，平衡准。
4.操作简单轻便，不需要经验和力量，操件者无需专门培训，稍加训练，就能操作。
5.压缩空气驱动，快速。
6.较小气压力和气量，大扭力输出。
7.能对钢材、铁、铜、铝、塑料等材料攻丝。
8.马达可调整转速，加之筒夹带过载保护装置，因而攻丝损伤小，螺牙精度高。
9.较重的工件不需要定位或翻转。
5适用行业
机械、模具、电子、冶金、电厂、煤矿、石油
6规格参数
|
工作半径（mm）
|
1100
|
|||
|
平衡臂回转角度（°）
|
360
|
|||
|
工作气压（bar）
|
6~8
|
|||
|
减速机构（r/min）
|
A300
|
A230
|
B95
|
B47
|
|
扭矩（N.M）
|
40
|
61
|
158
|
305
|
|
弹性筒夹联接尺寸（mm）
|
￠19
|
￠19
|
￠30
|
￠30
|
|
攻丝能力钢，不锈钢
|
M3-M8
|
M3-M12
|
M12-M16
|
M20-M27
|
|
攻丝能力铸铁，有色金属
|
M3-M10
|
M3-M12
|
M12-M20
|
M20-M30
|

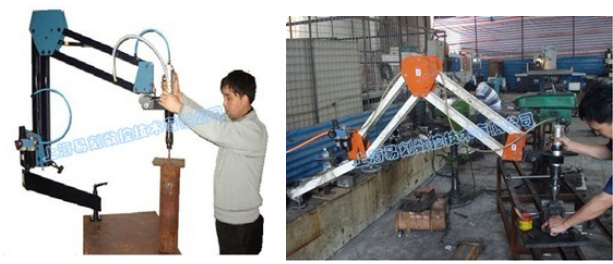

7现场工作图

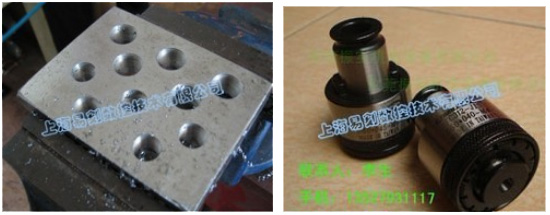

8打印效果图
